Cloche de protection pour arbre de transmission – Impression 3D grand format en TPU

Découvrez notre solution de protection 100 % sur mesure et ultra résistante : la cloche de protection pour arbre de transmission réalisée en impression 3D grand format.

Cette pièce technique conçue pour répondre aux exigences en matière de résistance, de sécurité et de durabilité.

Caractéristiques techniques de la pièce :

Cette cloche est fabriquée en TPU 95A (polyuréthane thermoplastique), un matériau reconnu pour sa souplesse et sa résistance mécanique. Elle offre une protection optimale contre les chocs, les frottements et les projections.

Avantages du TPU 95A :

• Excellente absorption des chocs : le matériau absorbe les impacts sans se déformer.
• Grande résistance à l’abrasion : idéale pour les environnements sollicitants.
• Durabilité élevée : résiste à l’humidité, aux huiles, aux produits chimiques et aux variations de température.
• Souplesse maîtrisée : assure une protection efficace tout en conservant une bonne tenue mécanique.

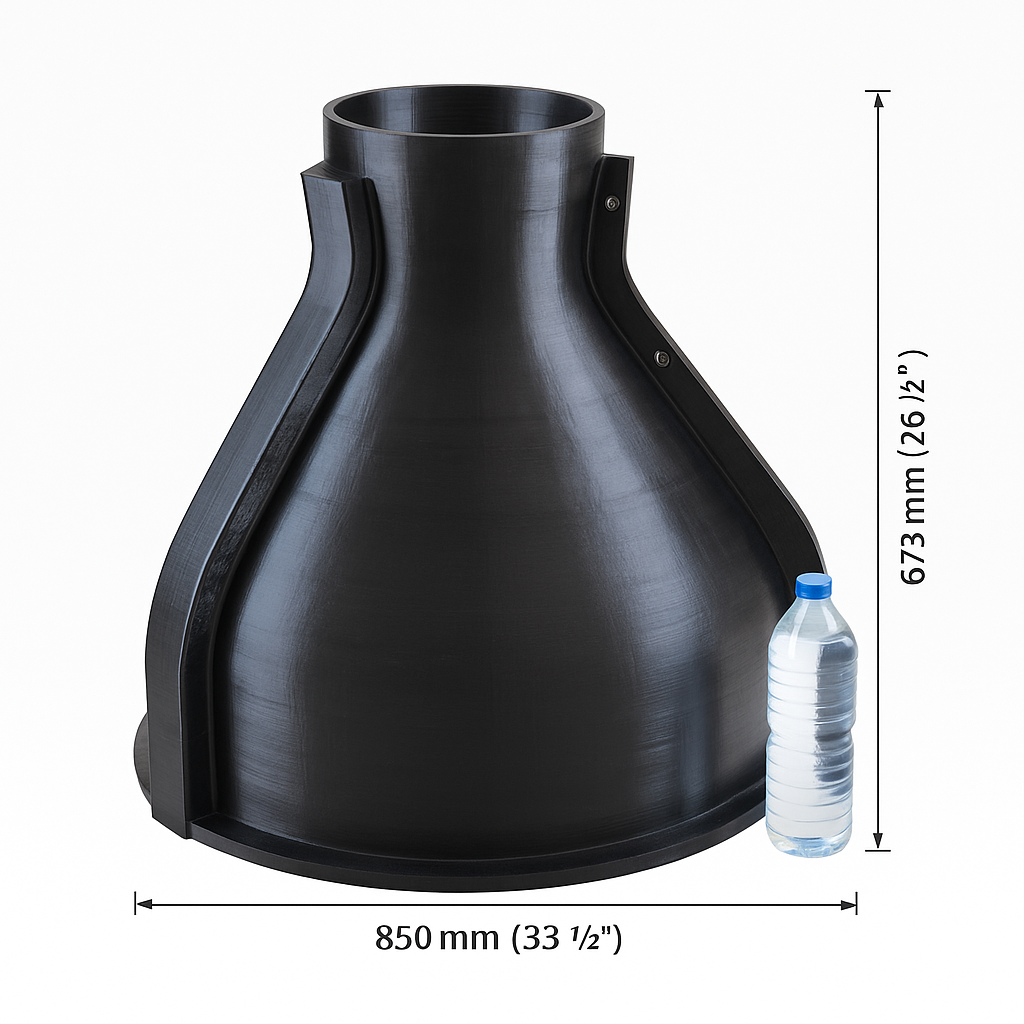

Dimensions de la pièce :

• Diamètre : 850 mm
• Hauteur : 673 mm
• Poids : 6 kg par demi-coquille

Impression 3D haute performance :

Cette cloche est produite grâce à une impression 3D grand format permettant une fabrication précise, fiable, et répérable :

• Buse : 0,6 mm
• Hauteur de couche : 0,3 mm
• Longueur de filament utilisée : 2 142 mètres
• Temps d’impression : 70 heures par demi-coquille

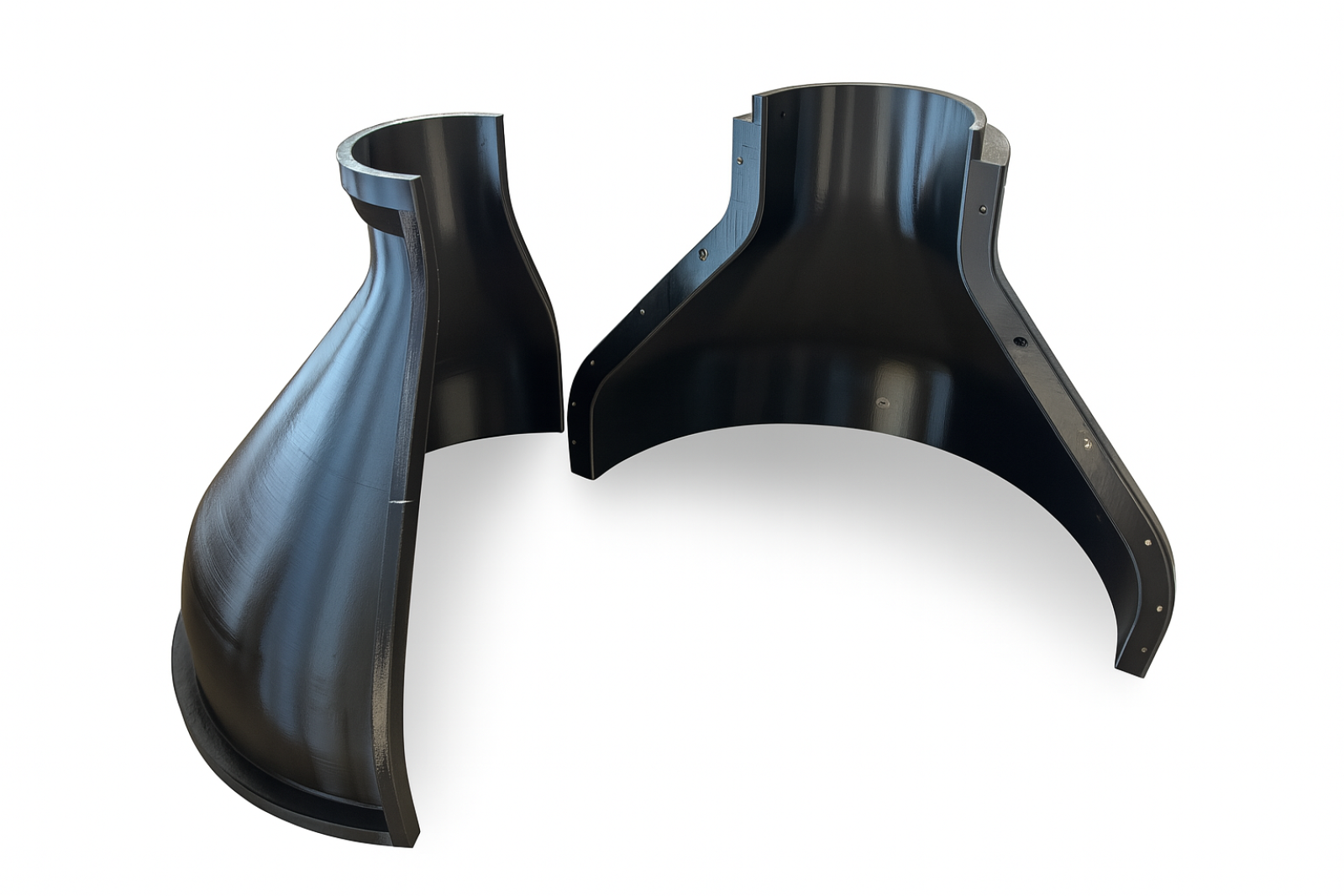

Grâce à sa conception robuste en deux demi-coquilles, cette cloche de protection assure une couverture efficace de l’arbre de transmission contre les chocs et les projections.

Sa structure modulaire facilite le transport, le montage et l’intégration sur tous types d’équipements industriels.

Fabrication par impression 3D grand format

Ce projet illustre parfaitement les avantages de l’impression 3D grand format pour la fabrication de pièces industrielles techniques.

La fabrication additive permet de produire des composants volumineux, complexes et entièrement personnalisés, tout en maîtrisant les coûts et les délais.

Cette technologie est particulièrement adaptée pour :

• Le prototypage rapide de grandes pièces fonctionnelles
• La production en petites séries à forte valeur ajoutée
• L’industrialisation de composants sur mesure

Vous cherchez une solution de protection technique sur mesure ?

Notre atelier vous accompagne dans la conception et la fabrication de pièces techniques par impression 3D, en s’adaptant à vos contraintes de forme, de matière et de délai.

Contactez-nous dès aujourd’hui pour échanger sur votre projet ou demander un devis personnalisé.
